Erfahren Sie, wie die Selbstsperrkraft von Aktuatoren hilft, Rückdrücken in vertikalen Heben-Systemen zu widerstehen – und was OEM-Ingenieure über die dynamische Tragfähigkeit hinaus überprüfen müssen.
Wenn ein elektrischer Linearaktuator oder elektrische Hebesäule sich bewegt, erzeugen der Motor und das Getriebe die Kraft, die benötigt wird, um die Last zu heben oder zu senken. Aber was passiert, wenn die Bewegung stoppt?
Wichtiger ist, was passiert, wenn der Strom abgeschaltet wird?
In einer horizontalen Anwendung kann ein kleines Maß an Rückdrücken unerwünschtes Positionsdriften verursachen. In einer vertikalen Hebeanwendung wirkt die Schwerkraft kontinuierlich auf den Mechanismus. Wenn der Aktuator dieser Kraft nicht widerstehen kann, kann die Plattform, der Bildschirm, die Arbeitsfläche, die Abdeckung, das medizinische Bauteil oder die Maschinenbaugruppe langsam absinken – oder sich viel schneller als erwartet bewegen.
Deshalb ist die Selbstsperrkraft, auch in einigen Spezifikationen als statische Haltekraft oder statische Dämpfungskraft, verdient seinen eigenen Platz im Auswahlprozess.
Es beantwortet eine Frage, die die dynamische Tragfähigkeit nicht vollständig beantwortet:
Wie viel axiale Last kann die ausgewählte Aktuatorkonfiguration im stationären und unpowered Zustand widerstehen, ohne dass die Last das Rückdrücken verursacht?
Für OEM-Ingenieure und Beschaffungsteams ist die wichtige Lektion einfach: Ein Aktuator, der eine Last unter Strom heben kann, ist nicht automatisch bewiesen, dass er diese Last sicher in jeder gestoppten, ungespeisten oder abnormalen Bedingung halten kann.
Die Selbstsperrkraft ist die axiale Last, die ein unpowered Aktuator ohne die äußere Last widerstehen kann, wodurch das Gewinde oder das Getriebe nicht rückwärts bewegt wird.
Rückdrücken tritt auf, wenn die Last den Mechanismus rückwärts antreibt. In einem vertikalen System kann die Schwerkraft den Aktuatorstab drücken oder ziehen, die Schraube durch die Mutter drehen und die Last nach unten bewegen, auch wenn der Motor nicht mehr mit Strom versorgt wird.
Für einen Schraubenmechanismus vergleicht die erste theoretische Überprüfung den Schraubenvorschubwinkel, α, mit dem Reibungswinkel, ρ. Der Vorschubwinkel am mittleren Durchmesser der Schraube kann approximativ wie folgt dargestellt werden:
tan α = Vorschub / (π × mittlerer Schraubendurchmesser)
Für ein ideales quadratisches Gewinde ist die vereinfachte selbstsperrende Bedingung:
α < ρ oder tan α < μs
wobei μs der statische Reibungskoeffizient zwischen Schraube und Mutter zu Beginn der Bewegung ist. Wenn der Vorschubwinkel den Reibungswinkel übersteigt, kann eine axiale Last genügend Rückdrehmoment erzeugen, um die Schraube zu drehen, sodass der Mechanismus im idealisierten Modell rückstellbar wird. Dies hilft zu erklären, warum ein größerer Schraubenvorschub die Wegstrecke pro Umdrehung – und damit die Geschwindigkeit – erhöhen, aber den natürlichen Widerstand gegen das Rückdrehen verringern kann.
Echte trapezförmige Gewinde erfordern eine umfassendere Berechnung. Ihr Flankenwinkel erhöht den effektiven Reibungsterm, sodass Ingenieure normalerweise den Vorschubwinkel mit einem effektiven Reibungswinkel, ρ′, anstatt die Gleichung für quadratische Gewinde ohne Korrektur zu verwenden, vergleichen. Eine häufige vereinfachte Behandlung für ein symmetrisches trapezförmiges Gewinde mit halbem Winkel β verwendet μ′ ≈ μs / cos β und ρ′ = arctan μ′. Die Effizienz des Getriebes, die Reibung der Lager, die Materialien von Schraube und Mutter, die Schmierung, Fertigungstoleranzen, Abnutzung, Temperatur, Vibration und externes Drehmoment beeinflussen ebenfalls den fertigen Aktuator.
Die Gleichung ist daher ein Entwurfs-Screening-Tool, nicht der Beweis für eine bewertete Haltekraft. Der endgültige Wert muss aus konfigurationsspezifischen Tests unter definierten Bedingungen stammen.
Ein Aktuator kann dem Rückdrehen widerstehen durch:
T-Typ oder trapezförmige Vorschubschrauben werden oft gewählt, wo kompakte lineare Bewegungen und Widerstand gegen Rückdrehen nützlich sind. Die Begriffe "T-Typ Schraube" oder "selbstsperrend" sollten jedoch nicht als vollständige Systemspezifikation betrachtet werden. Die Halteleistung hängt weiterhin vom genauen Schraubenvorschub, Übersetzungsverhältnis, Geschwindigkeitskonfiguration, Abnutzungszustand, Schmierung, Lastrichtung, Temperatur, Vibration und Produktdesign ab.
Der Schmierung sollte besondere Aufmerksamkeit geschenkt werden, da sie die Reibung an der Schnittstelle zwischen Schraube und Mutter verändert. Die Viskosität von Fetten ändert sich ebenfalls mit der Temperatur, während Verunreinigung, Verlust von Schmierstoffen, Oxidation oder ein ungeeigneter Nachschmierintervall die Reibung und Abnutzung im Laufe der Zeit verändern können. Ein Design, das während eines Tests bei Raumtemperatur hält, sollte daher über den festgelegten Temperaturbereich und nach repräsentativer Servicebedingungen validiert werden. Nehmen Sie nicht an, dass Kälte, Hitze oder Alterung des Schmiermittels die Reibung immer in eine sichere Richtung erhöhen.
Der korrekte Wert muss aus den Daten des ausgewählten Modells und der Konfiguration stammen – nicht aus einer allgemeinen Annahme über die Schraubenfamilie.
Die dynamische Tragfähigkeit beschreibt, wie viel Kraft der Aktuator drücken oder ziehen kann, während er unter definierten Bedingungen arbeitet.
Die selbstsperrende Kraft beschreibt, wie viel Kraft der Mechanismus beim Stillstand normalerweise ohne Stromversorgung widerstehen kann.
Diese Bewertungen können in einigen Konfigurationen gleich sein. In anderen sind sie unterschiedlich. Eine Produkttabelle kann zeigen, dass ein Aktuator eine bestimmte Zuglast bewegen kann, aber bei derselben Geschwindigkeitsoption einen niedrigeren Zug-selbstsperrenden Wert hat. Dieser Unterschied ist wichtig, wenn die Schwerkraft in Zugrichtung wirkt, nachdem der Motor stoppt.
Die beiden Fragen sollten daher getrennt werden:
| Ingenieurfrage | Relevante Spezifikation |
|---|---|
| Kann der Aktuator die Last mit der erforderlichen Geschwindigkeit heben oder senken? | Dynamische Druck-/Zuglast unter Betriebsbedingungen |
| Kann der gestoppte Aktuator die Last im unpowered Zustand widerstehen? | Statische selbstsperrende oder Haltekraft |
| Kann die Struktur eine stationäre Last ohne dauerhaften Schaden aushalten? | Erlaubte statische Strukturbelastung |
| Können Personen sicher unter oder in der Nähe der angehobenen Last arbeiten? | Vollständige Risikobewertung und unabhängige Sicherheitsmaßnahmen, wo erforderlich |
Diese Unterscheidung ist besonders wichtig während eines Stromausfalls, eines Notstopps, eines Steuerungsfehlers, einer Kabeltrennung, der Wartung, des Versands oder längerer stationärer Perioden.
Bei vertikaler Bewegung schaltet die Schwerkraft nicht aus, wenn der Motor es tut.
Der Aktuator muss einer anhaltenden externen Kraft widerstehen, die durch die unterstützte Masse und die Geometrie des Mechanismus erzeugt wird. Ein vereinfachter Ausgangspunt ist:
Schwerkraftlast (N) = unterstützte Masse (kg) × 9,81 m/s²
Aber die Umwandlung von Masse in Kraft ist nur der Anfang. Der Aktuator kann einer höheren Kraft ausgesetzt sein, als die einfache Gewichtsbewertung vorschlägt, weil:
Aus diesem Grund sollte der Geräteentwickler die Last am Aktuator über den gesamten Hub und die Betriebsg geometrie berechnen. Der schlimmste Fall kann an einer bestimmten Position auftreten, anstatt am oberen oder unteren Ende des Hubs.
Eine Sicherheitsmarge sollte aus der Risikobewertung der Ausrüstung, den geltenden Standards, dem erwarteten Verschleiß, den Fertigungstoleranzen, den Umgebungsbedingungen und den Empfehlungen des Lieferanten festgelegt werden. Eine universelle Marge sollte nicht aus einer nicht verwandten Anwendung kopiert werden.
Viele Käufer fragen nach einer Zahl: „Was ist die Selbstsperrkraft des Aktuators?“
Die sinnvollere Frage ist:
Was ist die Selbstsperrkraft in der tatsächlichen Lastrichtung für diesen genauen Motor, dieses Getriebe, diese Schraube, diese Spannung und diese Geschwindigkeitskonfiguration?
Ein Aktuator kann unterschiedliche Haltekräfte beim Drücken und Ziehen haben. Der Unterschied kann in schnelleren Konfigurationen deutlicher werden. Beispielsweise enthält der AktuLift-Katalog Daten, in denen die dynamischen Druck- und Ziehkräfte übereinstimmen, die Zug-Selbstsperrwerte jedoch niedriger sind als die Druckwerte.
Die Installation entscheidet, welche Zahl wichtig ist. Wenn die Schwerkraft den Aktuator zusammendrückt, könnte der Druck-Selbstsperrw ert entscheidend sein. Wenn die Schwerkraft auf das Verlängerungsrohr zieht, könnte der Zugwert entscheidend sein. Eine Zeichnung des Mechanismus und der Lastrichtung ist daher nützlicher als nur der Produktname.
Das ist ein Grund, warum ein Aktuator nicht aus der maximalen Kraft in einer Seitenüberschrift ausgewählt werden sollte. Der genaue Konfigurationscode und die Montageorientierung müssen überprüft werden.
Die Geschwindigkeit des Aktuators hängt normalerweise vom Übersetzungsverhältnis und vom Schraubenschritt ab. Bei der Bewertung eines hochgeschwindigkeits linearen Aktuators, denken Sie daran, dass eine Anpassung der Übertragung zur schnelleren Bewegung auch die verfügbare dynamische Kraft und den Widerstand gegen Zurückdrücken verändern kann.
Die lokalen Produktreferenzen von AktuLift verdeutlichen zwei nützliche Auswahllektionen:
Das bedeutet, dass „20 mm/s“ keine vollständige Konfiguration ist. Zwei Optionen mit der gleichen angegebenen Geschwindigkeit können unterschiedliche interne Kombinationen verwenden und unterschiedliche Halteverhalten aufweisen.
Die IP7180-Katalogtabelle bietet ein konkretes Beispiel. Die aufgeführten Geschwindigkeitsoptionen entsprechen unterschiedlichen Last- und Selbstsperrwerten:
| Leer laufsgeschwindigkeit | Dynamische Druck/Zuglast | Druck-Selbstsperrung | Zug-Selbstsperrung |
|---|---|---|---|
| 4 mm/s | 4.000 N | 4.000 N | 4.000 N |
| 7 mm/s | 3.000 N | 3.000 N | 3.000 N |
| 20 mm/s | 500 N | 500 N | 200 N |
Dies ist ein Konfigurationsbeispiel, kein universeller Leistungsbericht. Der Übergang von der 4 mm/s-Option zur 20 mm/s-Option erhöht die angegebene Leer laufsgeschwindigkeit um das Fünffache, während die angegebene Zug-Selbstsperrkraft von 4.000 N auf 200 N sinkt. Es zeigt auch, warum dynamische Zugkapazität und Zughaltekraft nicht als übereinstimmend angesehen werden können: Die 20 mm/s-Option gibt eine dynamische Zuglast von 500 N an, jedoch nur 200 N an Zug-Selbstsperrkraft.
Die richtige ingenieurtechnische Antwort ist nicht zu schließen, dass „langsam immer besser ist“. Es gilt, eine verifizierte Kombination aus Geschwindigkeit, dynamischer Last, Haltekraft, Betriebszyklus und – wo nötig – einer integrierten Bremse oder einer unabhängigen mechanischen Sicherung auszuwählen.
Für vertikales Heben wählen Sie die Haltevorgabe, bevor Sie die maximale Geschwindigkeit als Priorität behandeln. Eine schnellere Probe, die unter Last nach einem Stromausfall driftet, ist kein besseres System.
Ein verdeckter TV- oder Monitorlift kann über längere Zeit an unterschiedlichen Höhen stoppen. Der Mechanismus sollte seine vorgesehene Position ohne sichtbares Driften behalten, und das Design muss die Auswirkungen eines erhöhten Schwerpunkts berücksichtigen.

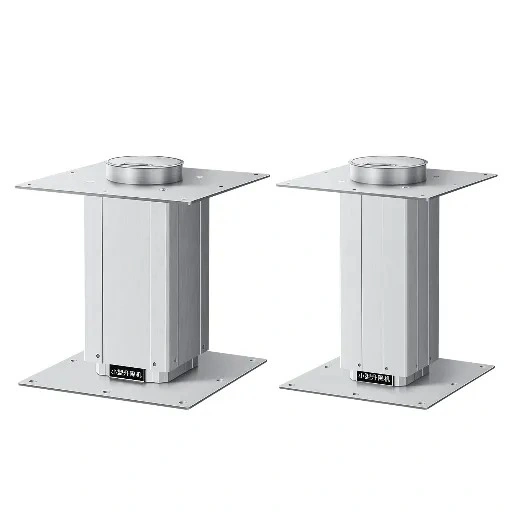

Eine erhöhte Arbeitsfläche kann Geräte, Vorrichtungen oder Materialien nach dem Anhalten der Bewegung tragen. In industrielle und mobile Säulenlifte, sollten Lastverteilung, Säulensynchronisation, Rahmensteifigkeit und stationäre Halteleistung als ein System überprüft werden.
Medizinische Positionierungssysteme können Menschen, Pflegekräfte und häufige Anpassungen einschließen. Daten zur Selbstsperrung von Komponenten sind nützlich für die Auswahl, ersetzen jedoch nicht die Sicherheitsarchitektur, das Risikomanagement, die Verifizierung und die Compliance-Arbeiten, die für das endgültige Gerät erforderlich sind.
Die Kraft am Aktuator ändert sich, während sich eine Schwenk abdeckung durch ihren Bogen bewegt. Gasfedern, Wind, Änderungen des Schwerpunkts und Benutzerkräfte können die Halteanforderung im schlimmsten Fall beeinflussen.
Schwere lineare Aktuatoren kann verwendet werden, um erhobenes Werkzeug, Schutzvorrichtungen, Vorrichtungen oder Baugruppen zu bewegen, aber diese Lasten können ernsthafte Gefahren verursachen, wenn sie unerwartet herabfallen. Wo eine fallende Last Menschen verletzen oder Anlagen beschädigen kann, sollte die Selbstsperrung nicht als einzige Schutzmaßnahme betrachtet werden.
Diese Unterscheidung sollte in jedem vertikalen Projekt ausdrücklich gemacht werden.
Die Selbstsperrung ist ein Leistungsmerkmal des Aktuators oder der Übertragung. Ein Sicherheitsschloss ist Teil einer Risikominderungsstrategie, die um die gesamte Maschine und ihre vorhersehbaren Fehlermodi herum entworfen wurde.
Je nach Risiko kann die Ausrüstung eine oder mehrere zusätzliche Maßnahmen erforden:
Eine echte sicherheitsfangende Mutter wird typischerweise mit einem definierten Abstand hinter oder neben der primären tragenden Mutter installiert. Sie bewegt sich mit der Hauptmontage, trägt jedoch nicht die normale Arbeitslast. Wenn die Hauptmutter abnutzt, ändert sich der Abstand und kann inspiziert oder überwacht werden. Wenn die Hauptmutter bricht oder ihre Gewinde die Last nicht mehr tragen können, kann die richtig ausgerichtete Sicherheitsmutter die axiale Last übernehmen und einen katastrophalen Absturz verhindern. Ihre Lastrichtung, Installationsposition, Nennkapazität, Inspektionsgrenze und Nachengagementverfahren müssen alle vom Hersteller der Sicherheitsmutter und dem Maschinenkonstrukteur definiert werden.
Die Terminologie ist nicht universell. Einige Produkte, die "Sicherheitsmuttern" genannt werden, sind in erster Linie Verschleißindikatoren oder Folgemuttern und sind möglicherweise nicht dafür ausgelegt, die volle Last aufzufangen. Die Beschaffungsspezifikationen sollten daher fragen, ob das Gerät nur ein Verschleißmonitor, eine lastfangende Sekundärmutter oder beides ist.
⚠️ Sicherheitswarnung Engineering
Die selbstarretierende Kraft, die Motorfeststellbremse und die Notstopffunktion sind keine automatischen Absturzschutzvorrichtungen für Personen. Wenn eine Person unter oder neben einer angehobenen Last eintreten kann, muss die Risikobewertung auf Maschinenebene unabhängige Sicherungen, Überwachungen, Wartungsunterstützungen und Validierungsanforderungen definieren.
Eine Notstopffunktion soll gefährliche Bewegungen stoppen; sie beweist nicht automatisch, dass eine vertikale Last danach sicher hängen bleibt. Ebenso kann eine Motorbremse oder eine selbstarretierende Schraube helfen, die Position zu halten, sollte jedoch nicht davon ausgegangen werden, dass sie Personenschutz bieten, ohne eine systemweite Bewertung.
Wenn eine Person unter die Last gelangen kann, erfordert das Projekt besondere Vorsicht. Der Maschinenkonstrukteur muss die anwendbaren Sicherheitsanforderungen definieren und den kompletten Mechanismus validieren - nicht nur das Datenblatt des Aktuators.
Für Hubtische innerhalb seines definierten Umfangs, EN 1570-1:2024 ist ein Beispiel für eine aktuelle Produkt-Sicherheitsnorm, die bedeutende Gefahren und technische Risikominderungsmaßnahmen behandelt. Sie sollte nicht automatisch auf jeden Aktuator oder Hubsäulenprojekt angewendet werden: Die relevante Norm hängt von der Art der Ausrüstung, Reise, Nutzern, Installation, Markt und Rechtsordnung ab. Bestätigen Sie die Anwendbarkeit mit dem zuständigen Maschinen-Sicherheits- oder Compliance-Experten, bevor Sie ein Merkmalsmerkmal eines Bauteils in eine Konformitätsbehauptung umwandeln.
Dynamische Tragfähigkeit und nicht angetriebene Haltekraft sind unterschiedliche Spezifikationen. Fordern Sie beide an.
Die maximale Zahl kann zu einer langsamen, hochverhältnis-Konfiguration gehören. Bestätigen Sie den Wert für die tatsächliche Geschwindigkeit und den Bestellcode.
Die Installationsausrichtung bestimmt, welcher Wert maßgeblich ist. Stellen Sie eine Mechanismuszeichnung zur Verfügung und geben Sie die Richtung der Schwerkraftbelastung an.
Eine Bauteilbewertung deckt nicht jeden Ausfallmodus in der endgültigen Maschine ab. Verwenden Sie unabhängige Schutzmaßnahmen, wo die Risikobewertung es erfordert.
Selbstverriegelungswerte beschreiben normalerweise axiale Belastungen. Seitliche Lasten, Biegemomente, schlechte Halterungsanordnung und Rahmenverzerrungen können Abnutzung oder Blockierung verursachen und sollten durch die mechanische Struktur, Führungen und korrekt ausgewählte Maßnahmen behandelt werden. . Wir bieten kritische Montagesupport durch eine Vielzahl von.

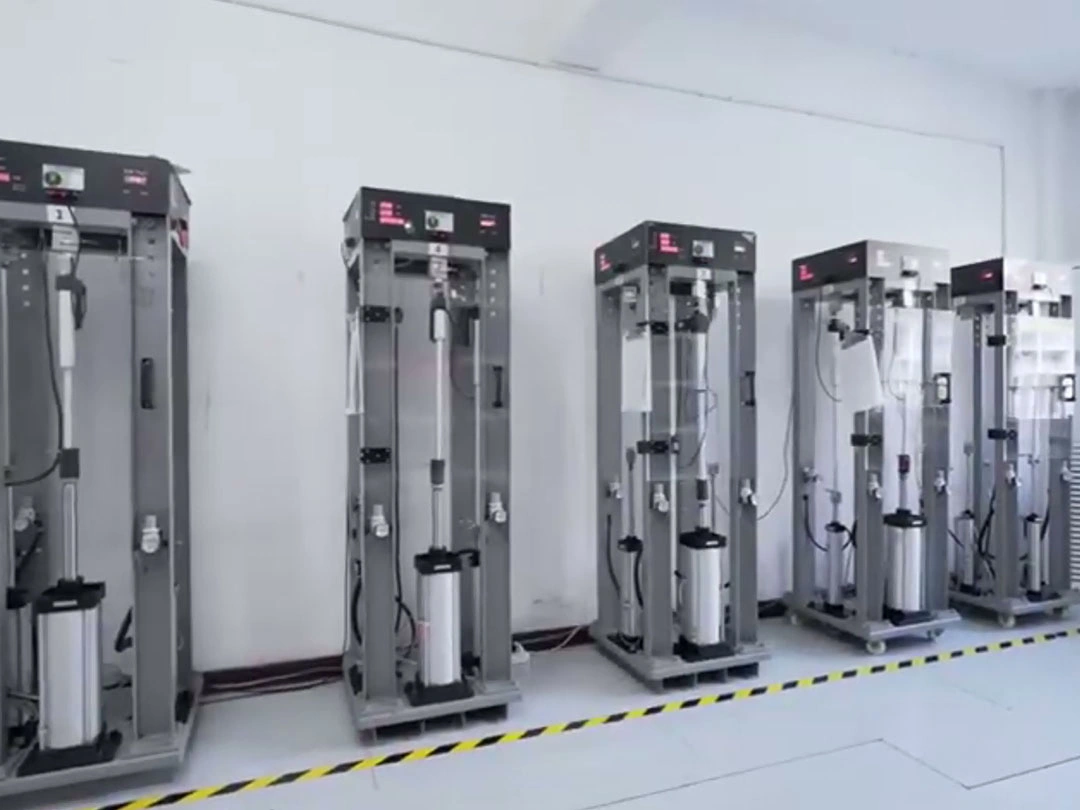

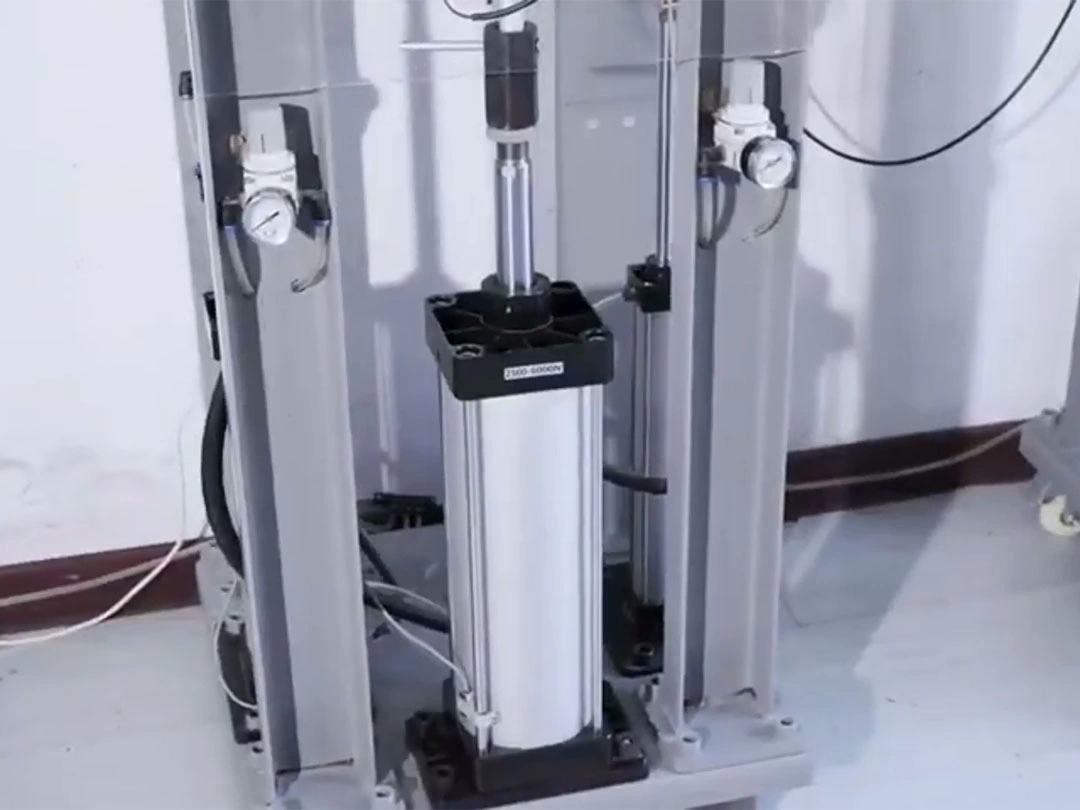

Die Validierung von Prototypen sollte Temperatur, Vibration, erwarteten Verschleiß, Laständerungen, wiederholte Zyklen und das beabsichtigte Wartungsintervall berücksichtigen - nicht nur einen neuen Aktuator auf einer sauberen Werkbank.
Selbstverriegelung hängt teilweise von der Reibung ab, und Reibung ist im Inneren eines arbeitenden Aktuators kein permanenter Materialkonstante. Überprüfen Sie das spezifizierte Schmiermittel, die Nachschmier- oder Wartungsintervalle, Kontaminationskontrollen und das Halteverhalten an den relevanten kalten und warmen Grenzen. Tests sollten auch den gealterten oder abgenutzten Zustand abdecken, der durch die Risikobewertung des Projekts definiert ist.
Statt zu fragen:
"Haben Sie einen selbstverriegelnden Hubaktuator?"
Senden Sie ein Briefing, das das System definiert:
Anwendung:
Gerätetyp: [name]
Teilstück: [description]
Personen unter oder in der Nähe der angehobenen Last: [ja / nein / möglich]
Last:
Unterstützte Masse: [kg]
Berechnete Aktuatorkraft: [N]
Spitzen-, Schock- oder externe Last: [N oder Beschreibung]
Lastrichtung am Aktuator: [drücken / ziehen / ändert sich während des Hubs]
Schwerpunkt und Mechanismuszeichnung: [angehängt]
Bewegung:
Hub: [mm]
Erforderliche Geschwindigkeit unter Last: [mm/s]
Zielbewegungszeit: [Sekunden]
Betriebswinkel: [vertikal / schräg / schwenkend]
Halten:
Erforderliche nicht angetriebene Haltekraft: [N]
Maximale Haltezeit: [Zeit]
Erlaubte Positionsdrift: [mm über Zeit]
Verhalten bei Stromausfall erforderlich: [halten / kontrolliert senken / sichere Position]
Betrieb:
Zyklen pro Stunde/Tag: [Zahl]
Aufgabenzyklus: [Lauf-/Ruhe-Muster]
Umgebungstemperatur: [Bereich]
Vibration oder Schock: [Beschreibung]
Integration:
Spannung: [12V / 24V / andere]
Rückmeldung oder Synchronisierung: [erforderlich / nicht erforderlich]
Controller: [Typ]
Unabhängige Bremse oder mechanische Sperre: [geplant / erforderlich / unbekannt]
Montage und Führungen: [Zeichnung angehängt]
Mit diesen Informationen kann der Lieferant die korrekte dynamische Last, die Druck/Zug-Selbstverriegelungskraft, den Geschwindigkeitscode, den Hub, den Arbeitszyklus, die Montageanordnung und die Kompatibilität vergleichen. Steuerkästen und Steuerungen.
Vor der Produktionsgenehmigung sollten das gesamte Gerät getestet werden, nicht nur der Aktuator.
Die selbstverriegelnde Kraft ist kein unwichtiger Punkt in einem Aktuatordatenblatt. In einem vertikalen Hebesystem verbindet sie das Verhalten bei Stromausfall, die Positionsstabilität, das Übertragungsdesign, die Lastrichtung, die Geschwindigkeitsauswahl und das Risiko der Ausrüstung.
Der stärkste Auswahlprozess trennt drei Fragen:
Die Beantwortung nur der ersten Frage kann einen Prototyp erzeugen, der sich korrekt bewegt, aber nicht sicher oder vorhersehbar reagiert, wenn die Bewegung stoppt.
ActuLift unterstützt OEM- und Maschinenbauprojekte mit linearen Aktuatoren, Hebesäulen, Steuerungen und Konfigurationsprüfungen. Für eine vertikale Hebeanwendung teilen Sie die Lastrichtung, die Mechanismuskonstruktion, den Hub, die Geschwindigkeit, den Arbeitszyklus, die erforderliche Haltekraft, die Steuerungsmethode und das Verhalten beim Stromausfall mit. Diese Details ermöglichen es, ein Bewegungssystem auf die reale Anwendung abzustimmen – nicht nur eine maximale Zahl auf einer Produktseite.
Nicht unbedingt. Die Tragfähigkeit beschreibt normalerweise bewegte Lasten, während die Selbstsperr- oder Haltekraft den Widerstand gegen das Rückdrücken im Stillstand beschreibt. Überprüfen Sie immer beide Werte für die genaue Konfiguration.
Es kann eine Last bis zu seiner spezifizierten Bewertung unter den angegebenen Bedingungen halten, aber der Ausrüstungsdesigner muss den gesamten Mechanismus validieren. Wenn ein Fallen Personen verletzen oder Ausrüstung beschädigen könnte, verwenden Sie die Risikobewertung, um zu bestimmen, ob eine unabhängige mechanische Verriegelung, Bremse, Unterstützung oder eine andere Schutzmaßnahme erforderlich ist.
Die gleiche Ausgabegeschwindigkeit kann durch unterschiedliche Kombinationen von Motor, Getriebe und Schraubengeometrie erzeugt werden. Diese internen Unterschiede können sowohl die dynamische Kraft als auch den Widerstand gegen das Rückdrücken ändern.
Keine universelle Annahme ist sicher. Eine trapezförmige Gewindespindel kann nützlichen Widerstand gegen das Rückdrücken bieten, aber die tatsächliche Selbstsperrung hängt vom Schrauben-Gewinde, der Reibung, dem Übersetzungsverhältnis, der Schmierung, dem Verschleiß, der Last, der Vibration und dem gesamten Aktuatordesign ab. Verwenden Sie den angegebenen und getesteten Haltewert für das gewählte Modell.
Die ausgewählte Konfiguration sollte eine ausreichende Marge über der berechneten Worst-Case-Aktuatorlast haben. Die erforderliche Marge hängt vom Anwendungsrisiko, der Unsicherheit der Last, der Geometrie, dem Stoß, der Vibration, dem Verschleiß, der Umgebung, den geltenden Normen und den Vorgaben des Lieferanten ab; sie sollte vom Ausrüstungsdesigner definiert werden und nicht als universeller Prozentsatz kopiert werden.
Die Auswahl des richtigen elektrischen linearen Aktuators oder Hebensäule ist entscheidend für die Leistung Ihres Projekts. Als professioneller Hersteller von Bewegungssteuerungen & Automatisierung, helfen unsere Ingenieure Ihnen, die Lastkapazität, den Hub, und die IP-Bewertungen basierend auf Ihrer spezifischen Anwendung anzupassen. Teilen Sie uns Ihre technischen Anforderungen für eine maßgeschneiderte Lösung mit.
