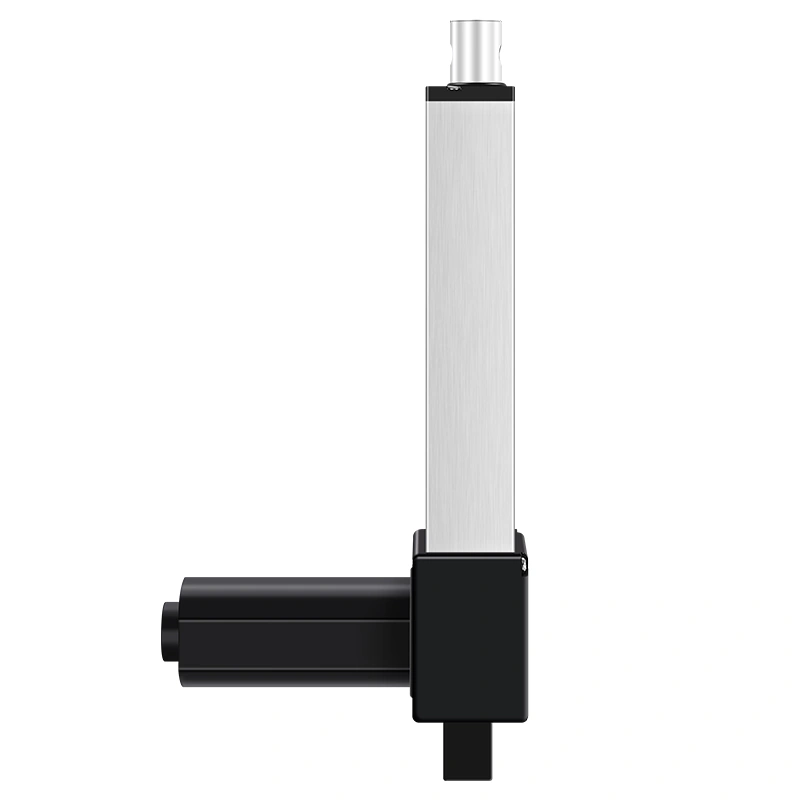

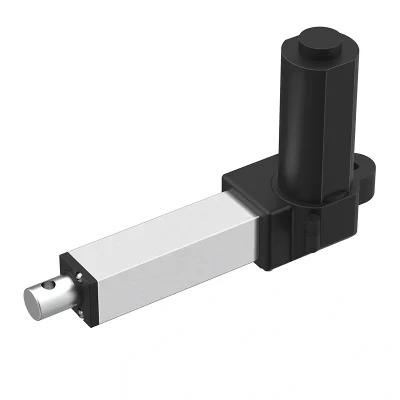

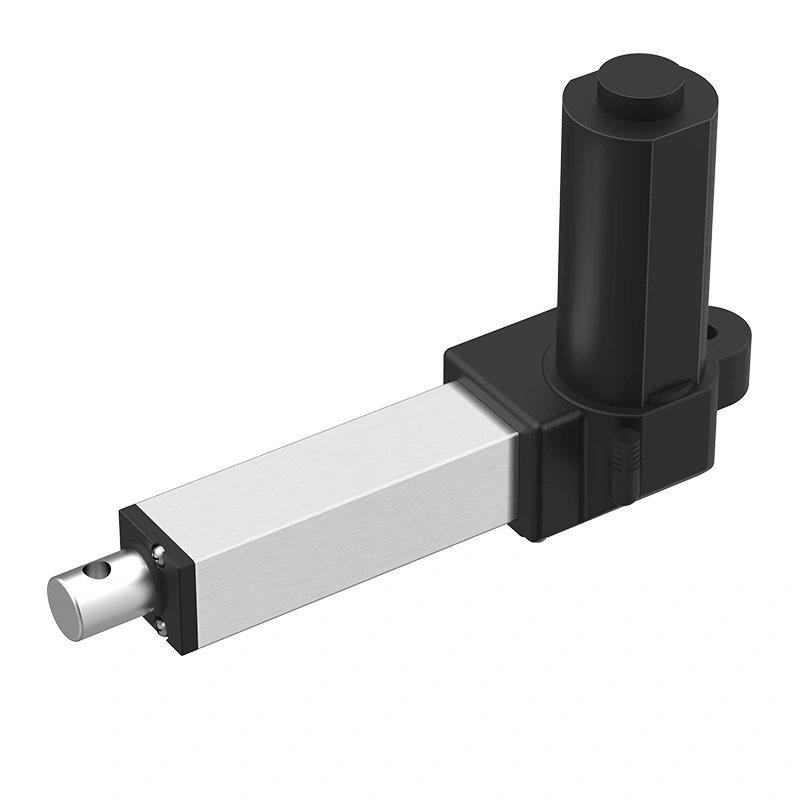

ขาตั้งตัวกระตุ้นแบบแบน IP3000L เป็น actuator อุตสาหกรรมที่มีความจุสูงออกแบบมาสำหรับการเคลื่อนไหวที่แม่นยำ เป็นตัวเลือกที่เป็นที่นิยมสำหรับ การดูแลสุขภาพและอุปกรณ์การแพทย์ และ Heavy-duty Linear Actuators 12V/24V การใช้งาน
| ฟีเจอร์ | พารามิเตอร์การจำแนกประเภท |
| แรงผลักสูงสุด | 3000N (674 lbs) |
| แรงดันไฟฟ้าขาเข้า | 12V / 24V DC |
| ช่วงความเร็ว | 5mm/s – 50mm/s |
| ความยาวการเดินทาง | 30mm - 1000mm (สามารถปรับแต่งได้) |
| การป้องกัน | IP43 อลูมิเนียมอัลลอยที่ปิดสนิท |
| ระดับเสียงรบกวน | < 45dB (เงียบสนิท) |
ติดต่อเราเพื่อต้องการราคาและข้อมูลเกี่ยวกับผลิตภัณฑ์นี้:
IP3000L Electric Actuator Linear ถูกสร้างขึ้นสำหรับทีม OEM ที่ต้องการอุปกรณ์ DC ที่เงียบและมีช่วงโหลดและความยาวการเดินยาวมาก สามารถระบุได้สำหรับระบบ 12V DC หรือ 24V DC โดยมีระยะโหลดสูงสุดที่ระบุจาก 3000N ถึง 100N และความยาวการเดินทางตั้งแต่ 30 มม. ถึง 1000 มม.
สำหรับผู้ซื้อ มูลค่าหลักคือตัวเลือก โครงการหนึ่งอาจต้องการอุปกรณ์ที่ช้าลงและแข็งแรงสำหรับการยกในลักษณะที่ควบคุมได้ อีกโครงการอาจต้องการการเคลื่อนไหวที่เร็วขึ้นโดยที่โหลดเบากว่า IP3000L ให้ทีมวิศวกรรมของคุณมีทางเลือกในการเลือกความสมดุลที่เหมาะสมแทนที่จะบังคับให้ทุกการออกแบบทำงานด้วยความเร็วและการเดินทางที่คงที่เพียงแบบเดียว
โมเดลนี้เหมาะอย่างยิ่งสำหรับโครงการ B2B ที่ตัวกระตุ้นต้องนั่งอยู่ภายในระบบการเคลื่อนไหวขนาดใหญ่: อุปกรณ์อุตสาหกรรม เฟอร์นิเจอร์ปรับระดับ กลไกบ้านอัจฉริยะ โครงการเตียงทางการแพทย์ และแอพพลิเคชั่นการเคลื่อนที่เชิงเส้นอื่นๆ ในร่ม หากแผนการจัดหาของคุณเปรียบเทียบ อุปกรณ์กระตุ้นเชิงเส้น 12V และ อุปกรณ์กระตุ้นเชิงเส้น 24V, IP3000L เป็นโมเดลที่เป็นประโยชน์ในการตรวจสอบเมื่อโหลด เสียง และการเดินทางที่กำหนดเองสำคัญทั้งหมด
| สเปก | รายละเอียด |
|---|---|
| ชื่อผลิตภัณฑ์ | IP3000L Electric Actuator Linear |
| โหมดผู้ชม | B-end ขายส่ง/OEM |
| แรงดันไฟฟ้าเข้า | สำหรับการจัดตำแหน่งที่แม่นยำ |
| มอเตอร์ซีรีย์ IP1200, IP800, IP3000 | 12V DC/24V DC |
| ความเร็ว (โหลดไม่ทำงาน / โหลดเต็ม) | 3000N ถึง 100N (674 ถึง 22 ปอนด์) |
| ขึ้นอยู่กับตัวกระตุ้นที่เชื่อมต่อ | 30mm ถึง 1000mm (ปรับแต่งได้) |
| ระดับการป้องกัน | 2.5 ถึง 50 มิลลิเมตรต่อวินาที (แตกต่างกันตามโหลด) |
| อุณหภูมิการทำงาน | -20°C ถึง +60°C (-4°F ถึง 140°F) |
| ระดับเสียง | < 45 เดซิเบล (ระดับเสียงสนทนาในห้องสมุด) |
| การรับรอง | สอดคล้องกับมาตรฐาน CE และ RoHS |
สิ่งแรกที่ต้องตรวจสอบคือความสัมพันธ์ระหว่างโหลดและความเร็ว IP3000L ครอบคลุมช่วงกว้าง ตั้งแต่การเคลื่อนไหวที่แรงสูงในความเร็วน้อยไปจนถึงการเคลื่อนไหวที่เบากว่าในความเร็วที่เร็วกว่า นั่นคือสิ่งปกติสำหรับตัวกระตุ้นเชิงเส้น DC นอกจากนี้ยังหมายความว่าคำขอใบเสนอราคาของคุณควรระบุโหลดจริง เวลาการเคลื่อนไหวที่ต้องการ และตัวกระตุ้นจะดัน ดึง หรือทำงานในทั้งสองทิศทาง

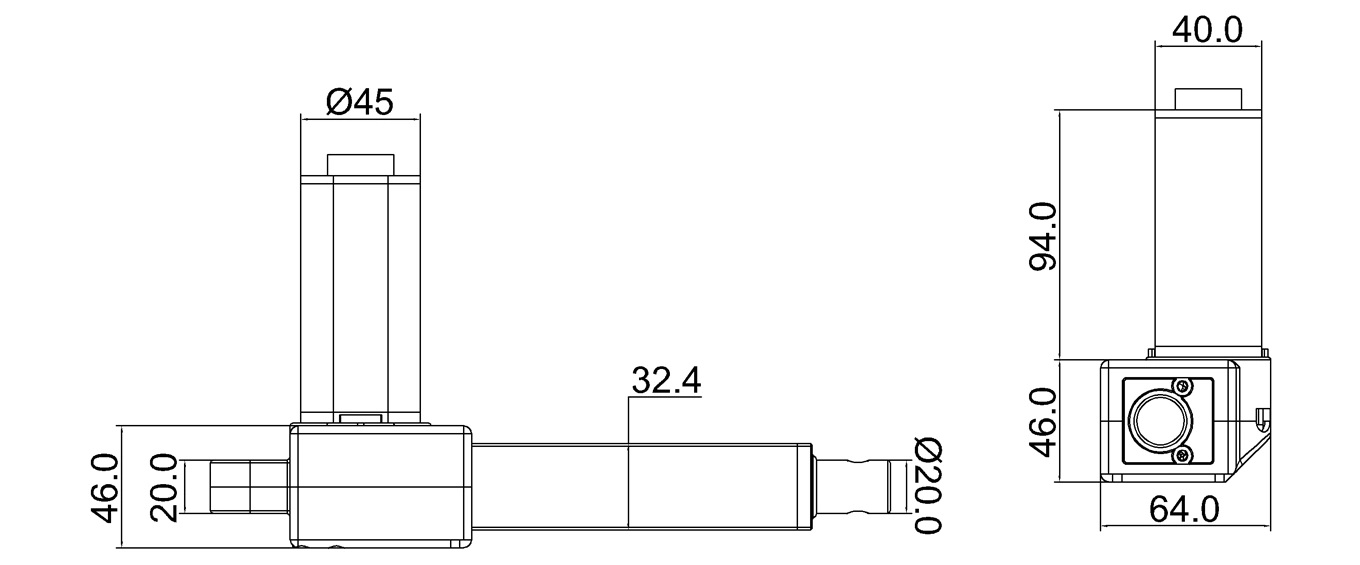

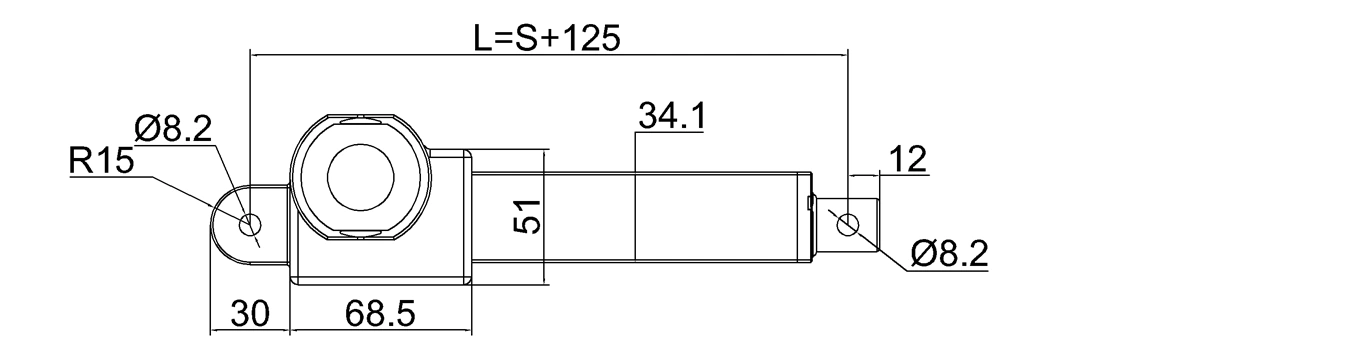

จุดที่สองคือความยาวการเดินทาง ช่วงปรับแต่ง 30 มม. ถึง 1000 มม. ช่วยให้ผู้ซื้อ OEM ตรงกับตัวกระตุ้นกับเฟรมที่กะทัดรัด เส้นทางการยกที่ยาวขึ้น หรือการวางอุปกรณ์พิเศษ ก่อนการสั่งซื้อจำนวนมาก ขอให้มีการวาดภาพหรือขนาดการติดตั้งที่ตรงกับการเดินที่เลือก ความยาวการเดินไม่ใช่หมายเลขในแคตตาล็อกเท่านั้น มันเปลี่ยนพื้นที่ที่ตัวกระตุ้นต้องการภายในผลิตภัณฑ์ของคุณ
จุดที่สามคือเสียง ระดับเสียงที่ระบุต่ำกว่า 45dB ซึ่งเงียบพอสำหรับผลิตภัณฑ์ในร่มหลายๆ ชนิดที่การเคลื่อนไหวควรรู้สึกว่าสามารถควบคุมได้แทนที่จะรุนแรง นั่นทำให้โมเดลนี้เป็นตัวเลือกที่ดีสำหรับระบบเฟอร์นิเจอร์ อุปกรณ์อัตโนมัติในร่ม และกลไกที่เกี่ยวข้องกับการแพทย์ที่เสียงมอเตอร์ต่ำมีความสำคัญ
สำหรับการวางแผนระบบ ผู้ซื้อยังควรตรวจสอบ กล่องควบคุมและตัวควบคุม และ เพื่อให้แน่ใจว่ามีการรวมทางกลที่ไม่ราบรื่น.. ตัวกระตุ้นที่ตรงกับสามารถล้มเหลวในโครงการได้หากการจำแนกประเภทของตัวควบคุม มุมที่ยึด สายเคเบิลออก หรือพื้นที่ติดตั้งไม่ถูกต้อง
IP3000L ไม่ใช่คำสั่งแบบเดียว ใช้มันเป็นแพลตฟอร์มตัวกระตุ้นที่ต้องการคำชี้แจงทางวิศวกรรมที่ชัดเจน อย่างน้อยรวมถึงจุดเหล่านี้เมื่อคุณขอใบเสนอราคา:
| รายการเสนอราคา | ต้องยืนยันอะไร |
|---|---|
| แรงดันไฟฟ้า | ความต้องการระบบ 12V DC หรือ 24V DC |
| โหลด | โหลดทำงาน ขอบความปลอดภัย และทิศทางในการดัน/ดึง |
| ความเร็ว | เวลาการเคลื่อนไหวเป้าหมายภายใต้โหลดจริง |
| ช่วงการเคลื่อนที่ | ความยาวการเดินทางที่แม่นยำจาก 30 มม. ถึง 1000 มม. |
| การติดตั้ง | การติดตั้งและมุมที่ยึดแบบหน้า/หลัง |
| การควบคุม | กล่องควบคุม สวิตช์ แฮนด์เซ็ต หรือความต้องการความคิดเห็น |
| สิ่งแวดล้อม | ใช้ในร่ม ช่วงอุณหภูมิ การสัมผัสความชื้น และความเหมาะสมกับ IP43 |
| การปฏิบัติตาม | ไฟล์ CE/RoHS ที่ตรงกับการกำหนดค่าสินค้าที่สั่งซื้อ |
แคตตาล็อกในท้องถิ่นยังระบุสวิตช์จำกัดทางกลในตัวและการสนับสนุนเซ็นเซอร์ฮอลล์แบบเลือกสำหรับผลิตภัณฑ์นี้ หากอุปกรณ์ของคุณต้องการการตอบกลับตำแหน่ง การเคลื่อนไหวที่ซิงโครไนซ์ หรือการตรวจสอบบนพื้นฐานของตัวควบคุม ขอ ActuLift ยืนยันเวอร์ชันการตอบกลับที่แน่นอนก่อนการผลิตตัวอย่าง ผู้ซื้อที่มองหาตัวเลือกตัวกระตุ้นที่พร้อมใช้งานปิดลูปหรือใช้ตัวควบคุมยังสามารถเปรียบเทียบ แอคทูเอเตอร์พร้อมฟีดแบ็ก/คอนโทรลเลอร์ หมวดหมู่.
IP3000L อธิบายได้ดีที่สุดว่าเป็นตัวกระตุ้น DC ที่เงียบและปรับแต่งได้สำหรับการเคลื่อนไหวเชิงเส้นที่ควบคุมได้ มันสามารถรองรับโครงการอุปกรณ์อุตสาหกรรม บ้าน เฟอร์นิเจอร์ และการแพทย์เมื่อการกำหนดที่เลือกตรงกับโหลดและความต้องการการใช้งาน
ระดับการป้องกันที่ระบุคือ IP43 ควรใช้ด้วยความระมัดระวัง IP43 เป็นมาตรฐานการจำแนกประเภทของเคส แต่ไม่เหมือนกับการเรียกร้องตัวกระตุ้นกันน้ำ หากแอพพลิเคชั่นของคุณเกี่ยวข้องกับฝน สเปรย์ พื้นที่การผลิตที่มีฝุ่น หรือสารทำความสะอาด ขอให้มีการตรวจสอบทางวิศวกรรมและพิจารณาว่าการโมเดลจาก กระตุ้นเชิงเส้นกันน้ำ ช่วงอาจเหมาะสมกว่า
สำหรับผู้ซื้อที่เปรียบเทียบครอบครัวตัวกระตุ้นที่มีความสามารถในการจัดการโหลดที่แข็งแรงมากขึ้น IP3000L สามารถจัดการได้สูงสุดถึง 3000N ในช่วงที่ระบุ แต่การเลือกขั้นสุดท้ายของคุณควรขึ้นอยู่กับโปรไฟล์การเคลื่อนไหวทั้งหมด ไม่ใช่แค่หมายเลขโหลดสูงสุดในหน้า
ข้อกำหนดที่ให้โดยผู้ใช้ระบุช่วงน้ำหนักสูงสุดที่ 3000N ถึง 100N เท่ากับประมาณ 674 ถึง 22 ปอนด์ สำหรับการซื้อ ยืนยันน้ำหนักที่ต้องการที่ความเร็วเป้าหมายแทนที่จะเสนอราคาเฉพาะค่าที่แรงที่สุด
ใช่ ระดับแรงดันไฟฟ้าที่ระบุคือ 12V DC/24V DC เลือกระดับแรงดันไฟฟ้าตามระบบไฟฟ้าของอุปกรณ์ ความยาวสายเคเบิล การจำแนกประเภทตัวควบคุม และการวางแผนกระแส
ใช่ ระยะทางที่ระบุคือ 30 มม. ถึง 1000 มม. และสามารถปรับแต่งได้ ขอให้มีการวาดภาพหรือขนาดการติดตั้งสำหรับความยาวการเดินที่แน่นอนก่อนที่จะอนุมัติตัวอย่าง
ระดับการป้องกันที่ระบุคือ IP43 ดังนั้นคำที่ปลอดภัยมากขึ้นคือ “ระดับการป้องกัน IP43” อย่าปฏิบัติว่ามันกันน้ำจนกว่า ActuLift จะยืนยันการกำหนดค่าที่ปิดผนึกแตกต่างกันสำหรับการสั่งซื้อของคุณ
ระดับเสียงที่ระบุอยู่ต่ำกว่า 45dB ซึ่งทำให้เหมาะสำหรับการออกแบบอุปกรณ์ในร่มหลายประเภท แต่เสียงสุดท้ายยังขึ้นอยู่กับโหลด มุมการติดตั้ง ความดันของกรอบ และคุณภาพการติดตั้ง
ทดสอบแอคชูเอเตอร์ภายใต้โหลดจริง, ช่วงการเคลื่อนที่, รอบการทำงาน, แรงดันไฟฟ้า, มุมการติดตั้ง และการตั้งค่า คอนโทรลเลอร์ นอกจากนี้ยังต้องยืนยันความยาวของสายเคเบิล, ประเภทของตัวเชื่อมต่อ, ความต้องการบรรจุภัณฑ์, ข้อกำหนดด้านป้าย, และเอกสาร CE/RoHS สำหรับการกำหนดค่าที่สั่งซื้อ
IP3000L ทำงานได้ดีสำหรับผู้ซื้อ OEM ที่ต้องการแอคชูเอเตอร์เชิงเส้น 12V หรือ 24V ที่เงียบสงบพร้อมตัวเลือกการเคลื่อนที่ที่กำหนดเองและช่วงความเร็ว-โหลดที่กว้าง มูลค่าของมันคือความยืดหยุ่น: ผู้ซื้อสามารถปรับแรงดันไฟฟ้า ความยาวการเดินทาง การติดตั้ง และตัวเลือกการควบคุมตามการออกแบบอุปกรณ์ในขณะที่ยังคงรักษาคำว่า IP43 และ CE/RoHS ไว้อย่างชัดเจนและอนุรักษ์นิยม
