วิธีที่แบรนด์ที่มีสรีรศาสตร์ชั้นนำจัดหาเสากระทำ 3 ระดับเพื่อให้เสียงต่ำกว่า <45dB และซิงค์ที่ยั่งยืน ร่วมมือกับ ActuLift เพื่อโซลูชัน OEM/ODM ที่กำหนดเอง
ทีมจัดซื้อและวิศวกรรมมักต้องเผชิญกับความเป็นจริงที่น่าผิดหวังเมื่อพัฒนาโต๊ะทำงานที่ยืน-นั่งอันทรงคุณค่า: กลไกการยกที่สำเร็จรูปมักไม่ตรงตามมาตรฐานเชิงพาณิชย์ที่เข้มงวด ก่อนที่จะร่วมมือกับ ActuLift แบรนด์เฟอร์นิเจอร์ที่มีสรีรศาสตร์ชั้นนำได้ทำการควบคุมการจัดหาสามครั้งที่ผิดพลาด ไม่สามารถหาพาร์ทเนอร์การเคลื่อนที่เชิงเส้นที่สามารถส่งมอบการรวมกันที่เชื่อถือได้ของช่วงความสูงที่กว้าง เงียบ และความเสถียรในการซิงโครไนซ์ที่ยาวนานที่ต้องการสำหรับเฟอร์นิเจอร์สำนักงานระดับพรีเมียม
หมายเหตุ: กรณีศึกษาต่อไปนี้เป็นการรวมกันที่เป็นตัวแทนที่ถูกดึงมาจากความร่วมมือ OEM ของ ActuLift ที่เป็นแบบทั่วไป ออกแบบมาเพื่อแสดงให้เห็นถึงการแก้ปัญหาวิศวกรรมในโลกจริงและผลลัพธ์ของโปรเจ็กต์ที่เป็นแบบทั่วไป ขณะเดียวกันก็ปกป้องความลับของลูกค้าอย่างเข้มงวด
บทความนี้ตรวจสอบว่าวิธีการรวมแอคทูเอเตอร์หลายระดับขั้นสูงได้แก้ปัญหาวิศวกรรมระบบเหล่านี้ได้อย่างไร — และสิ่งที่ทีมจัดซื้อสามารถนำไปใช้เมื่อประเมินซัพพลายเชนของตนเอง
ทีมวิศวกรรมต้องเผชิญกับชุดของข้อมูลสเปคผลิตภัณฑ์ที่แข็งแกร่งสำหรับสายผลิตภัณฑ์โต๊ะยืนสะดวกสบายรุ่นใหม่ พวกเขาต้องการกลไกที่สามารถเคลื่อนที่ได้ 600–1270 มม. (24”–50”) เพื่อรองรับประชากรผู้ใช้ที่กว้างที่สุด ในขณะที่ถอยกลับเป็นฐานที่กะทัดรัดเพื่อรักษาสุนทรียภาพที่เรียบง่ายของโต๊ะ เสียงการทำงานต้องยังคงต่ำกว่า 45dB - ข้อกำหนดที่มั่นคงสำหรับสภาพแวดล้อมสำนักงานเปิดที่มีคุณภาพเสียงได้รับการตรวจสอบอย่างมีความเข้าใจ
ซัพพลายเออร์เก่าล้มเหลวในด้านเทคนิคหลายด้าน ด้านที่เร่งด่วนที่สุดคือคุณภาพเสียง: แอคทูเอเตอร์ทั่วไปในอุตสาหกรรมทำงานที่ประมาณ 55–58dB ภายใต้โหลดซึ่งทีมประกันคุณภาพของแบรนด์เห็นว่าไม่สามารถยอมรับได้สำหรับสภาพแวดล้อมเฉพาะ สำหรับความเชื่อมั่นทางกลเป็นข้อกังวลที่ไม่ธรรมดา หลังจากการใช้จริงเป็นเวลา 6 ถึง 12 เดือน เสาแข่งขันแสดงการล่องลอยที่ร้ายแรงซึ่งส่งผลให้การยกไม่สม่ำเสมอ เกิดการเกาะติดกับพื้นผิวโต๊ะ และไฟไหม้ของมอเตอร์ในที่สุด การปิดผนึกภายในที่ด้อยกว่าทวีความรุนแรงของปัญหา นำไปสู่การรั่วไหลของน้ำมันหล่อลื่นก่อนกำหนด ซึ่งทำให้รูปลักษณ์สุดท้ายของขาโต๊ะยุ่งเหยิง
เดิมพันเชิงพาณิชย์มีมูลค่ามหาศาล การเจาะตลาดองค์กรในยุโรปต้องการความสอดคล้องที่เข้มงวดระหว่าง CE และ RoHS พร้อมกับการให้คะแนนความทนทานที่ได้รับการตรวจสอบมากกว่า 10,000 รอบการใช้งาน เท่ากับระยะเวลาการให้บริการที่ไม่มีการบำรุงรักษา 5-10 ปี สำหรับแบรนด์ที่จัดหาในมูลค่าสูง ความล้มเหลวของชิ้นส่วนไม่ใช่แค่ปัญหาการรับประกัน แต่เป็นความเสี่ยงด้านชื่อเสียงที่ร้ายแรง
แบรนด์พยายามใช้เสา 2 ระดับแบบมาตรฐานเพื่อควบคุมค่าใช้จ่าย แต่พบขีดจำกัดทางเรขาคณิตอย่างรวดเร็ว เสาต่อ 2 ระดับทั่วไปสามารถถอยกลับไปยังความสูงขั้นต่ำ 700–750 มม. ได้และยืดไปยังความสูง 1150–1200 มม. ส่งผลให้ช่วงการเคลื่อนที่รวมที่ต่ำกว่า 250–300 มม. ช่วงนี้ไม่สามารถตอบสนองความต้องการด้านการเข้าถึงในยุคใหม่ โดยไม่รวมผู้ใช้ที่มีความสูงทั้งสั้นและสูงมาก
การเปลี่ยนไปใช้สถาปัตยกรรม 3 ระดับคือทางเลือกทางคณิตศาสตร์ที่สมเหตุสมผลที่สุด โดยการแบ่งเสาออกเป็นสามส่วนโทรทรรศน์ซ้อนกันแทนที่จะเป็นสองส่วน พื้นที่ที่ยุบจะลดลงอย่างมากในขณะเดียวกันการยืดได้ก็เพิ่มขึ้น เสา 3 ระดับคุณภาพสูงสามารถเข้าถึงความสูงขั้นต่ำ 600–650 มม. ในขณะที่ยืดไปถึง 1250–1350 มม. — ช่วงการเคลื่อนที่ที่ใช้งานอยู่ 400–500 มม. รูปทรงนี้พอดีกับฐานโต๊ะที่กะทัดรัดในขณะที่ยังคงรักษาความสอดคล้องกับ ADA และมาตรฐานสรีรศาสตร์ระดับโลก
นอกเหนือจากมิติ ในการออกแบบ 3 ระดับ ส่วนซ้อนทับให้ความมีเสถียรภาพด้านข้างที่เหนือกว่าในขณะที่ยืดออก อย่างเมื่อผู้ใช้โน้มตัวบนโต๊ะที่ยกสูง 1200 มม. เสา 2 ระดับมักจะยืดตัวเนื่องจากการซ้อนทับที่ไม่เพียงพอ สำหรับการวิเคราะห์ที่ลึกขึ้นในความแตกต่างทางกลเหล่านี้ ทีมวิศวกรรมควรประเมิน การแลกเปลี่ยนโครงสร้างระหว่างเสายก 2 ระดับ และ 3 ระดับ ก่อนที่จะสรุปรายการวัสดุของพวกเขา
เพื่อตอบสนองความต้องการเหล่านี้ ActuLift ได้เสนอระบบเคลื่อนไหวที่ปรับแต่งขึ้นซึ่งสร้างรอบ IPTT-DD เสาระบบ 3 ระดับแบบโทรทรรศน์. สร้างจากอลูมิเนียมอัลลอยด์เกรดสูง IPTT-DD ทนต่อแรงบิดและมีพื้นผิวที่ผ่านการ anodized ที่มีคุณภาพ มอเตอร์ DC 24V ของมันให้แรงดันถึง 2000N — แข็งแรงพอสำหรับโต๊ะไม้เนื้อแข็งขนาดใหญ่ที่มีจอภาพหลายตัวและที่ยึด CPU หลายตัว。
ปัญหาทางเสียงถูกจัดการผ่านระบบเกียร์ภายใน “Quiet Motion” ของ ActuLift และความถูกต้องในการผลิตที่แน่นหนา ทำให้ระบบทำงานอยู่ต่ำกว่าเกณฑ์ 45dB เซ็นเซอร์ Hall effect ที่ติดตั้งอยู่ภายในเสาให้สัญญาณมากกว่า 3,500 พัลส์ต่อหนึ่งนิ้วของการเคลื่อนไหว ให้กล่องควบคุม IPC4 ซีรีส์มีความละเอียดที่จำเป็นในการรักษาความซิงค์ที่แม่นยำระหว่างขาทั้งสอง การเข้าใจว่าทำไมสิ่งนี้จึงสำคัญสำหรับโต๊ะคู่ขา Hall sensors ช่วยให้การเคลื่อนที่เชิงเส้นประสานกันได้อย่างไร อธิบายว่าการปรับจูนเล็ก ๆ ช่วยป้องกันการยึดติดภายใต้การโหลดที่ไม่เท่ากัน。
ความปลอดภัยคือเสาหลักสุดท้ายของโซลูชันนี้ ตัวควบคุม IPC4 รวม ตรรกะความปลอดภัยป้องกันการชนและจอยโรสโคป ที่รวมการตรวจสอบกระแสของมอเตอร์เข้ากับจอยโรสโคป 6 แกน ระบบนี้สามารถตรวจจับอุปสรรคที่เป็นของแข็งหรือการเอียงที่ไม่สม่ำเสมอในระหว่างการใช้งานได้ทันที หยุดและถอยหลังโต๊ะก่อนที่จะเกิดความเสียหายหรือการบาดเจ็บ
| สเปก | ค่า |
|---|---|
| ระยะ | ระบบขยาย 3 ระยะ |
| แรงดันไฟฟ้า | 24V DC |
| น้ำหนักที่รับได้สูงสุด | 2000N (การดัน) |
| เสียง | < 45dB (“Quiet Motion”) |
| วัสดุ | อลูมิเนียมอัลลอยด์ |
| การป้องกัน | IP54 |
| การรับรอง | CE, RoHS |
| ดีที่สุดสำหรับ | โต๊ะทำงานแบบเออร์โกโนมิก, สำนักงานอัจฉริยะ |
| การตอบกลับ | เซ็นเซอร์ Hall effect |
| ตัวควบคุม | รองรับ IPC4 |
| อายุการใช้งาน | 10,000+ รอบ / 5–10 ปี |

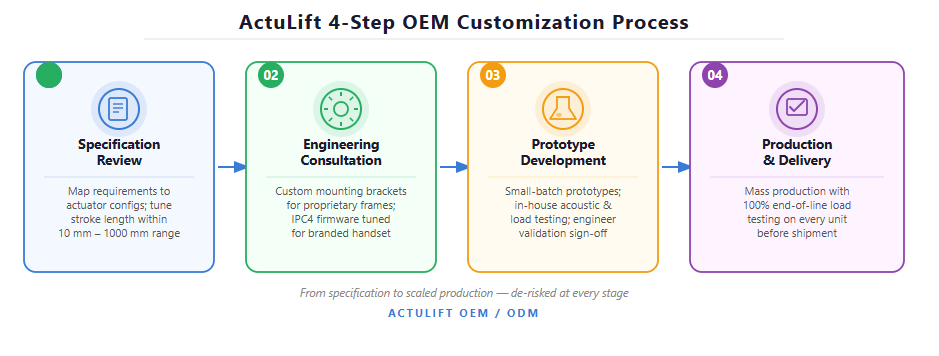

การแปลเอกสารประจำตัวให้อยู่ในความเป็นจริงโดยการผลิตในปริมาณมากต้องอาศัยกระบวนการทางวิศวกรรมที่มีระเบียบ ActuLift มีส่วนร่วมกับแบรนด์โดยใช้กระบวนการสี่ขั้นตอนที่มีโครงสร้างซึ่งออกแบบมาเพื่อลดความเสี่ยงในการรวมตัว สำหรับทีมจัดซื้อที่ประเมินซัพพลายเออร์ การมีจังหวะที่คาดเดาได้เช่นนี้คือสิ่งที่แยกความแตกต่างของพันธมิตรการผลิตที่แท้จริงออกจากผู้ขายชิ้นส่วนทั่วไป
กระบวนการเริ่มต้นด้วย การตรวจสอบสเปคอย่างละเอียด. วิศวกรของ ActuLift ได้แผนที่ความต้องการของแบรนด์กับการกำหนดค่าของแอกชูเอเตอร์ที่มีอยู่ โดยกำหนดว่าขณะที่มอเตอร์ IPTT-DD มาตรฐานเหมาะสมดี การปรับแต่งความยาวของการยืดต้องมีการปรับจูนให้ตรงตามช่วงการปรับแต่ง 10mm–1000mm ที่มีอยู่เพื่อให้ตรงกับความสูงที่ต้องการของโต๊ะของแบรนด์
ขาตั้งตัวกระตุ้นแบบแบน การปรึกษาทางวิศวกรรม ขั้นตอนมุ่งเน้นที่การรวมกลไก เนื่องจากแบรนด์ใช้การออกแบบเฟรมโต๊ะเฉพาะ มาตรฐานฮาร์ดแวร์จะไม่สามารถเชื่อมต่อได้อย่างถูกต้อง ActuLift ปรับแต่งข้อต่อที่ยึดของเสาให้เข้ากับการกำหนดค่าตามมาตรฐานที่เฉพาะเจาะจงซึ่งตรงกับเส้นขวางที่มีอยู่ของแบรนด์ และกำหนดค่าเฟิร์มแวร์ IPC4 เพื่อสื่อสารกับแฮนด์เซ็ตดิจิทัลที่ติดแบรนด์เฉพาะ
การพัฒนาต้นแบบ ทำการทดสอบดีไซน์ ActuLift ผลิตต้นแบบเสาที่มีจำนวนเล็กน้อย ซึ่งอนุญาตให้วิศวกรของแบรนด์ได้ดำเนินการทดสอบเสียงและการรับน้ำหนักภายใน เมื่อโปรโตไทป์ผ่านการตรวจสอบ โปรเจกต์จึงเคลื่อนเข้าสู่ การผลิตและการจัดส่ง, พร้อมด้วยการทดสอบน้ำหนัก 100% ในสายการผลิตสำหรับทุกหน่วย สำหรับทีมที่มองหาการขยายโครงการที่คล้ายกัน กระบวนการพัฒนาของ ActuLift OEM/ODM ให้รายละเอียดแผนที่ชัดเจนสำหรับการนำผลิตภัณฑ์เคลื่อนที่ที่ซับซ้อนออกสู่ตลาด

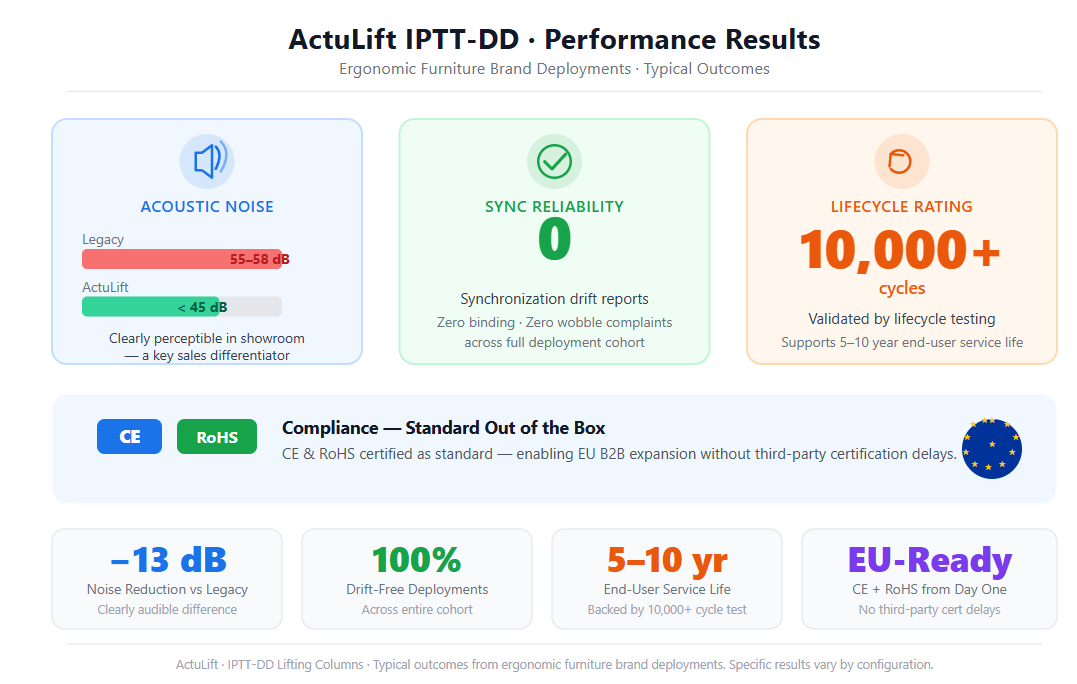

เมตริกด้านล่างสะท้อนผลลัพธ์ทั่วไปจากการนำเสนอโซลูชัน IPTT-DD ของ ActuLift กับแบรนด์เฟอร์นิเจอร์เออร์โกโนมิก ผลลัพธ์เฉพาะอาจแตกต่างกันไปตามการกำหนดค่า
การปรับปรุงในด้านเสียงดูจะเป็นการปรับปรุงที่เด่นชัดที่สุด จากซัพพลายเออร์เก่าที่วัดได้ 55–58dB ภายใต้การโหลด คอลัมน์ ActuLift มักจะอยู่ต่ำกว่า 45dB — ความแตกต่างที่ชัดเจนในสภาพแวดล้อมโชว์รูมและเป็นคุณลักษณะที่แยกแตกต่างในบทสนทนาขายของแบรนด์
ความเชื่อถือได้ทางกลเห็นการปรับปรุงอย่างมีนัยสำคัญเช่นกัน ในกลุ่มการใช้งาน ไม่มีรายงานเกี่ยวกับการเบี่ยงเบนของการซิงค์ ทำให้การยึดติดและการโคลงตัวที่มีปัญหาในรุ่นก่อนหน้านี้หมดไป เนื่องจากฮาร์ดแวร์ผ่านการตรวจสอบ CE และ RoHS มาเป็นมาตรฐาน แบรนด์จึงสามารถขยายการดำเนินงานการขาย B2B ไปยังสหภาพยุโรปโดยไม่ล่าช้าในการรับรองจากบุคคลที่สาม
การทดสอบวงจรชีวิตยืนยันการจัดอันดับ 10,000+ รอบ รองรับคำสัญญาของแบรนด์ในเรื่ององค์ประกอบการใช้งานที่ 5–10 ปีสำหรับผู้ใช้ปลายทาง
เมื่อพัฒนาชิ้นงานเฟอร์นิเจอร์เออร์โกโนมิกระดับสูง กลไกการยกคือพื้นฐานของประสบการณ์ของผู้ใช้ ชิ้นส่วนทั่วไปที่มีขายทั่วไปมักส่งผลให้การทำงานที่เสียงดัง การสึกหรออย่างรวดเร็ว และการสนับสนุนที่มีค่าใช้จ่ายสูง
บทเรียนสำคัญสำหรับผู้จัดการผลิตภัณฑ์และทีมจัดซื้อ:
หากเสายกที่คุณใช้อยู่ในปัจจุบันล้มเหลวในด้านเสียง ความทนทาน หรือช่วงมิติ พิจารณาโซลูชัน OEM/ODM ที่ปรับแต่งของ ActuLift สำหรับระบบเคลื่อนที่ที่เออร์โกโนมิก เพื่อออกแบบกลไกที่ตรงกับคุณภาพของแบรนด์ของคุณ to engineer a mechanism that matches the quality of your brand.
เสา 2 ระดับมีท่อซ้อนกันสองท่อซึ่งจำกัดความสูงที่ถอยกลับขั้นต่ำและช่วงการเคลื่อนที่รวมอยู่ที่ประมาณ 250–300 มม. เสา 3 ระดับใช้ท่อสามท่อ ทำให้สามารถถอยกลับไปเป็นฐานที่สั้นกว่าขณะยืดสูงขึ้นได้อย่างมาก โดยให้ช่วงการเคลื่อนที่ 400–500 มม. ซึ่งตรงตามข้อกำหนด ADA และมาตรฐานสรีรศาสตร์ระดับโลก
จำนวนคำสั่งซื้อขั้นต่ำใน B2B มักอยู่ระหว่าง 50 ถึง 200 หน่วยขึ้นอยู่กับระดับของการปรับแต่งที่ต้องการ โปรดยืนยัน MOQ และราคาข้ามกับ ActuLift โดยตรงตามขอบเขตโครงการของคุณ
IPTT-DD มาตรฐานได้รับการออกแบบด้วยเทคโนโลยี “การเคลื่อนไหวที่เงียบ” เพื่อใช้งานที่ต่ำกว่า 45dB สำหรับสภาพแวดล้อมที่ต้องการควบคุมเสียงที่เข้มงวด ทีมวิศวกรรมของ ActuLift สามารถให้คำปรึกษาเกี่ยวกับการกำหนดค่าเสียงและมอเตอร์ที่ปรับแต่งได้
การซิงโครไนซ์ได้รับการจัดการโดยเซ็นเซอร์เอฟเฟกต์ Hall ที่รวมอยู่ซึ่งสื่อสารกับกล่องควบคุม IPC4 โดยการสร้างพัลส์หลายพันพัลส์ต่อหนึ่งนิ้วของการเคลื่อนที่ ตัวควบคุมจะตรวจสอบและปรับความเร็วของมอเตอร์แบบเรียลไทม์เพื่อป้องกันการเบี่ยงเบน แม้ในภาวะโหลดที่ไม่เท่ากันบนโต๊ะทำงาน
ระบบเสายก IPTT-DD ปฏิบัติตาม CE และ RoHS อย่างเต็มที่ ซึ่งทำให้การนำเข้าและกระจายสินค้าในสหภาพยุโรปและตลาดที่มีการควบคุมอื่น ๆ เป็นเรื่องง่าย
